超聲波液位計是一種非接觸式、高可靠性、高性價比、易安裝維護連續量液位測量儀表，廣泛應用于水處理、化工、電力、冶金、石油、半導體等行業，用于測量鹽酸、硫酸、氫氧化物、廢水、樹脂、石蠟、泥漿、堿液和漂白劑等的液位。

但是，超聲波液位計如果安裝不符合要求，就難以進行可靠的測量，也就無法在上述行業進行應用。那么，超聲波液位計安裝應遵循哪些要求呢？

一、超聲波液位計安裝的基本要求

在安裝超聲波液位計之前，請再次確認儀表的型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。

由于超聲波液位計換能器在發射超聲波脈沖時，存在一定的發射開角。所以，從超聲波換能器下邊沿到到被測介質表面之間，在發射的超聲波波束所輻射的區域內，不得有障礙物。這就要求在安裝時超聲波液位計時，應盡量避開罐內設施，如：人梯、加熱設備、限位開關支架等。

此外，安裝一體化超聲波液位計時還應注意以下幾點：

1．由于聲束角的存在，超聲波波束不得與加料料流相交，所以不要將一體化超聲波液位計安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。同時安裝時要確保*高料位不得進入測量盲區。

2．一體化超聲波液位計與罐壁必須保持一定距離。

3．一體化超聲波液位計的安裝盡可能是換能器與液面保持垂直。

4．儀表在室外安裝時，應采取遮陽、防雨措施，避免陽光直射，減少因溫度變化引起的測量誤差。

5．安裝在危險區域的一體化超聲波液位計必須遵守**防爆危險區的安裝規定。本安型一體化超聲波液位計安裝在有防爆要求的場合，超聲波液位計必須接地。

二、超聲波液位計安裝的其他要求

1．超聲波液位計的安裝位置

安裝時，注意一體化超聲波液位計與罐壁至少保持200mm的距離。

對于錐形容器，且為平面罐頂，儀表的安裝位置是容器頂部中央位置，這樣可以保證測量到容器底部。

對于拱形罐，安裝示意圖如下圖所示，其中①為錯誤的安裝方式：儀表被安裝在拱形罐頂或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免。②為正確的安裝方式：安裝在罐頂半徑的1/2或2/3處。

超聲波液位計拱形罐安裝示意圖

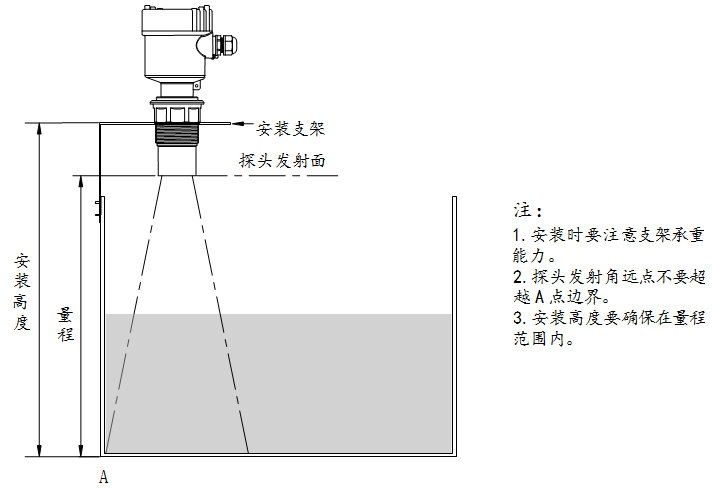

對于溝槽，在安裝超聲波液位計時要注意支架的承重能力。探頭發射角遠點不要超過A點邊界。安裝的高度要確保在量程范圍內。

超聲波液位計溝槽安裝示意圖

2．一體化超聲波液位計防潮

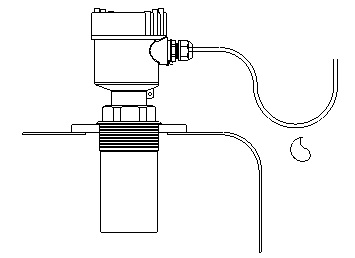

當儀表安裝在戶外、潮濕的室內及制冷或加熱罐頂?shù)扔谐睔獾沫h(huán)境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，為了防潮，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，并將電纜密封套擰緊。如下圖所示。

一體式超聲波液位計防潮安裝示意圖

3．?dāng)嚢鑼Τ暡ㄒ何挥嫷挠绊?/p>

當罐中有攪拌時，一體化超聲波液位計應遠離攪拌器，以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。

4．泡沫對超聲波液位計的影響

在入料、攪拌或在容器內做其他處理時，會在某些介質的表面形成泡沫，使超聲波液位計的信號衰減。為避免泡沫造成測量誤差，應將傳感器安裝于導波管內或使用導波雷達物位計。由于導波雷達物位計測量不受泡沫的影響，是這種應用場合的理想選擇。

5．氣流對超聲波液位計的影響

如果容器內有很強的氣流或空氣渦流，或安裝在室外且風很大的場合時，應將傳感器安裝于導波管內或使用導波雷達物位計。

計為Uson系列超聲波液位計均采用特殊回波處理方式，能有效避免虛假回波，測量得出的數據準確可靠。在安裝超聲波液位計時，嚴格按照上述要求操作，就能使超聲波液位計發揮更好地作用。
